Советы по приобретению джойстика

2023-11-24

Классификация джойстиков

Гидравлический джойстик и электрический джойстик управления



По принципу работы джойстики управления можно условно разделить на два типа: гидравлические и электрические джойстики управления.

Принцип работы гидравлического джойстика заключается в непосредственном подключении к гидравлическому клапану низкого давления (пилотному), что позволяет оператору управлять “рабочей стороной” гидравлической системы высокого давления. Гидравлические джойстики в основном используются в тяжелой строительной технике, такой как погрузчики, экскаваторы и т.д. Разумеется, и в этой тяжелой технике в будущем будет развиваться тенденция к электронному управлению.





Электронный джойстик управления в основном используется в некоторых видах строительной техники, таких как транспортные средства на воздушной платформе, сельскохозяйственная техника, дистанционное управление строительной техникой и другие системы электронного управления оборудованием. Принцип работы электронного джойстика управления заключается в преобразовании движения руки в электрический сигнал на выходе, чтобы управлять направлением, скоростью, состоянием и т.д. работы оборудования, что эквивалентно части взаимодействия человека и компьютера.

Сценарии применения джойстиков

  1. Применение в новом оборудовании или новых проектах



Пожалуйста, выберите фильтр из следующих групп, чтобы сузить выбор.

Вы также можете комбинировать фильтры из разных групп.



Размер:

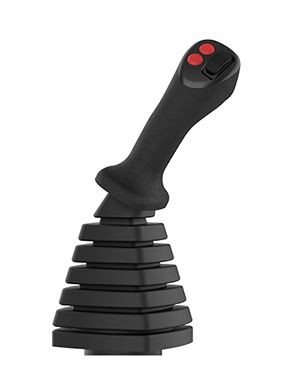

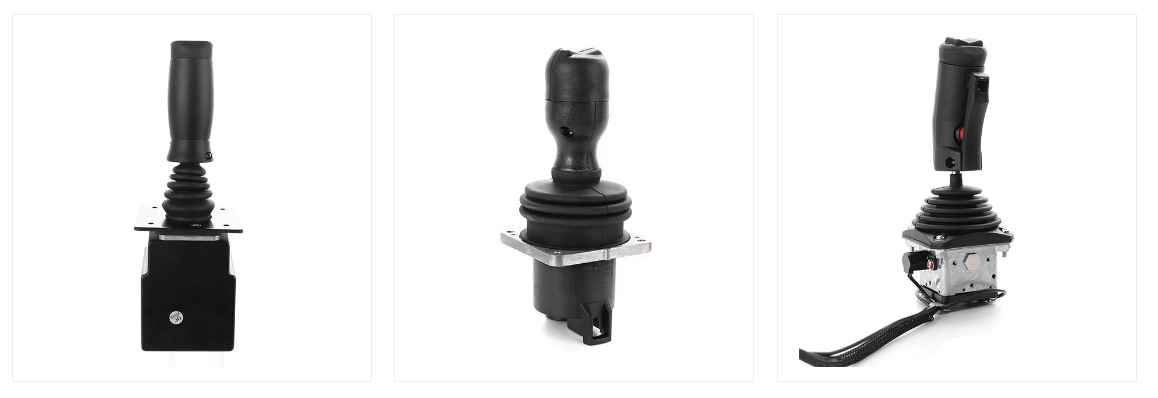

Джойстик с рукояткой



Джойстики с рукояткой характеризуются большими размерами, большей грузоподъемностью и возможностью управления ладонью. В основном они используются для непосредственного управления оборудованием или электрическими блоками управления.

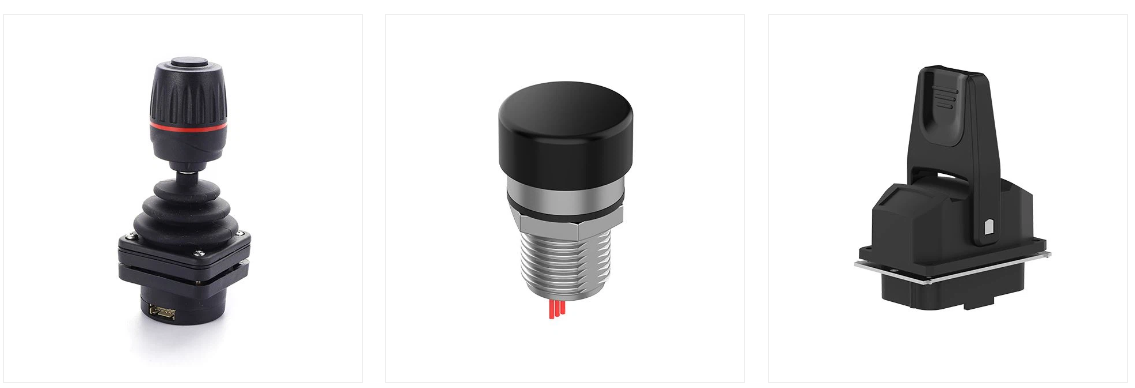

Пальчиковый джойстик



Пальчиковые джойстики отличаются легкостью, миниатюрностью и возможностью управления пальцами. В основном они используются в пультах дистанционного управления, мобильных консолях, клавиатурах и т.д.

Захват



Часть, расположенная над панелью установки.

Выходной сигнал:



Эффект Холла: устанавливается в диапазоне 0~5 В



Потенциометр: клиенты устанавливают выход в соответствии с их собственными требованиями системы;



Выход напряжения/тока: задайте входное напряжение (широкий вход напряжения) выходное напряжение или ток;



Переключатель: вкл/выкл



CAN:передача сигналов данных через интерфейс шины.







Направление работы



Одноосевой :управление действиями исполнительного механизма



Двухосевой :управление действиями двух исполнительных механизмов



Многоосевой :управление действиями трех и более устройств







Захват



С тупиковым выключателем и кулисным переключателем



Без выключателя и кулисного переключателя



Без кулисного переключателя



С кулисным переключателем



С кнопками и количеством кнопок







Подключение



Немецкий разъем



Разъем AMP



Выход напрямую





Если у вас есть какие-либо другие требования, вам необходимо обсудить их с производителем.





  1. Применяется для замены оригинальных джойстиков на старом оборудовании

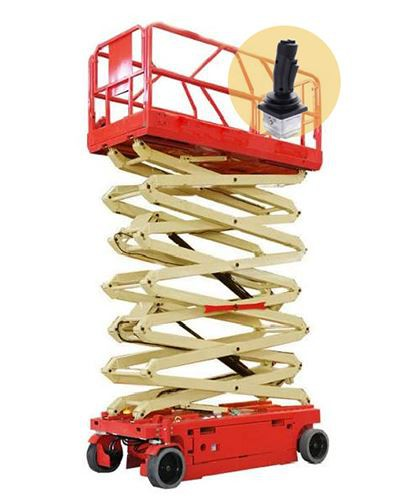

Если речь идет о послепродажной замене джойстиков подъемников с подъемной платформой, то можно приобрести их в соответствии с номером детали джойстика, подключить и работать. Если номер детали указан правильно, джойстик может быть полностью заменен.

Если он используется для замены при обслуживании оборудования, то сначала необходимо определить установочный размер джойстика, количество используемых осей, вид выходного электрического сигнала, использовать ли микропереключатель, а также модель/тип и определение разъема.







Условия эксплуатации



В какой среде будет находиться джойстик и каков требуемый код защиты от проникновения (IP)?

Срок службы – как долго джойстик должен находиться в эксплуатации и как это соотносится со сроком службы машин или оборудования, с которыми он будет работать?







Бюджет проекта



Какую часть бюджета проекта можно выделить на выбор высокоэффективного промышленного электрического джойстика? Как эти инвестиции позволят улучшить эксплуатационные характеристики и предотвратить расходы на обслуживание и замену в будущем?



Хотя это лишь некоторые из факторов, которые следует учитывать при выборе джойстика с эффектом Холла или потенциометром, их следует держать в уме. При необходимости CGEC может выполнить дополнительные работы по программированию и проектированию джойстиков.







Другие факторы



Если при покупке джойстиков у вас есть требования к условиям производства и производственному процессу, вы можете выбрать опытного производителя джойстиков и запросить услуги по визуализации производства. Затем в соответствии с вашими требованиями решить, стоит ли сотрудничать.



Если у вас есть требования к соответствующей квалификации производителя джойстиков, вы можете выбрать производителя джойстиков, имеющего соответствующие квалификационные сертификаты, например патентные свидетельства, сертификаты ISO и т.д.
