Рукоятка управления с одной осью серии HJ8

Особенности продукта

• Встроенное бесконтактное устройство Холла для обнаружения изменения угла, длительный срок службы.
• Весенний автоматический сброс.
• Различные диапазоны выходного напряжения могут быть выбраны в соответствии с потребностями.
• Верхний конец ручки может быть сконфигурирован для различных моделей.

Область применения

• Эта серия продуктов в основном используется в воздушных транспортных средствах, оборудовании для подъемных платформ и других инженерных транспортных средствах.

Скачать PDF

Технические параметрыТехническая информация

Электрические

параметры Холла или напряжения питания с
преобразовательной схемой	5 ± 0,5 В постоянного тока Или с типом схемы преобразования 9~36 В пост. тока Широкий вход напряжения
ток питания	< 9 мА (без верхнего предела) < 18 мА (с верхним пределом BWH)
Предел допустимого перенапряжения	30 В пост
тока Предел обратного допустимого напряжения	15 В пост
линейная погрешность выходного напряжения	<±0.2V
напряжение питания на качелях	5.0±0.5Vdc
выходное напряжение качелей	1.15~2.5~3.85V
Механические
параметры Угол	±18°
качания Режим	Весенний автоматический возврат
работы	9N
Стартовое усилие	9н
Максимальное	>300Н
рабочее усилие	>1 миллион циклов
Ограничение усилия Срок службы Масса	420 г (без верхнего конца)
Параметры окружающей
среды Рабочая	-30℃~ +70℃
температура	-40℃~ +85℃
Температура хранения Уровень защиты	IP67

Выбор продуктаКонфигурация продукта

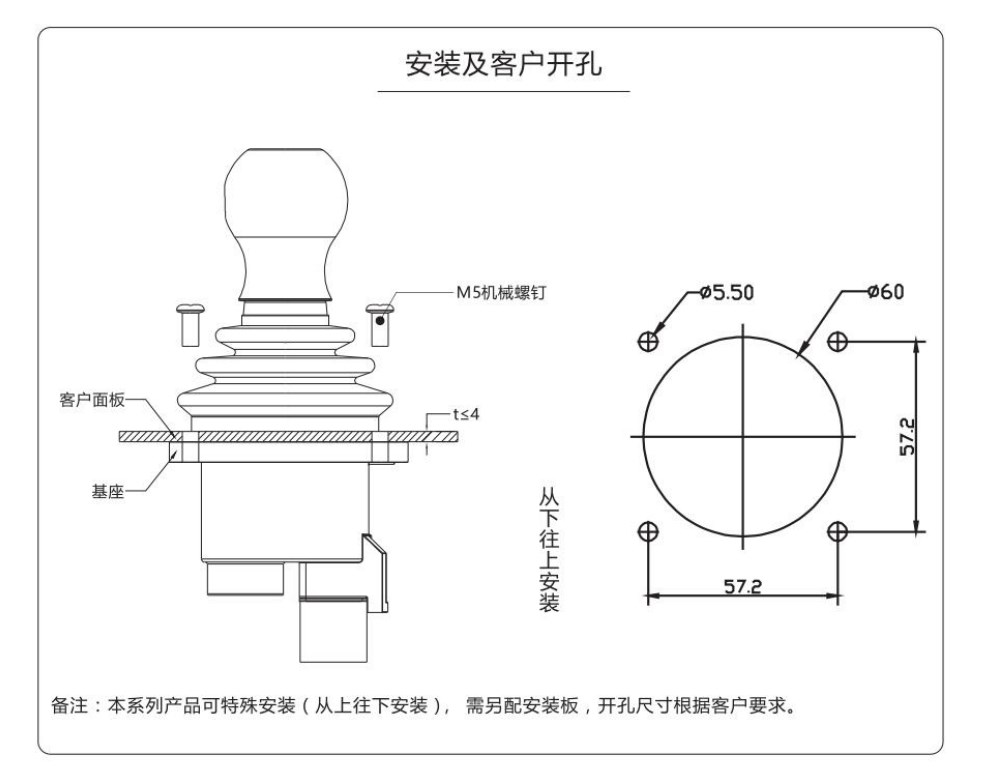

Механический монтажУстановка продукта

Электрический монтажЭлектрические соединения
