Трехосевая рукоятка управления серии FJ120

Особенности продукта

•Одноосевая рукоятка кончиками пальцев, работа в переднем и заднем направлениях.
• Весенний автоматический сброс.
• Небольшой размер, простота установки.
• Потенциометр или бесконтактный датчик Холла.
• Различные диапазоны выходного напряжения могут быть выбраны в соответствии с потребностями.

Область применения

• Эта серия продуктов в основном используется в промышленных пультах дистанционного управления, различных инженерных транспортных средствах или панелях управления промышленными машинами и оборудованием.

Скачать PDF

Технические параметрыТехническая информация

Электрические параметры

Потенциальный тип
Электрическое напряжение	<32Vdc
Общее сопротивление	4KΩ Или 5KΩ
Электрический угол	±28°
Средний угол мертвой зоны	±2.5°
Максимальное энергопотребление потенциометра	0.25W (25℃, Без нагрузки )
Среднее выходное напряжение	48%~52% (±2%)
Переключатель направления	Электрическое напряжение : <35Vdc
Максимальный ток	2mA

Механические параметры

Угол качки	около ±30°
Режим работы	Автоматический сброс пружины
Двигательная сила	1.3N
Максимальная рабочая сила	3N
Предельная сила	>50N
Срок службы	>2 миллиона раз (тип потенциометра)
Вес	45g

Параметры окружающей среды

Выбор продуктаКонфигурация продукта

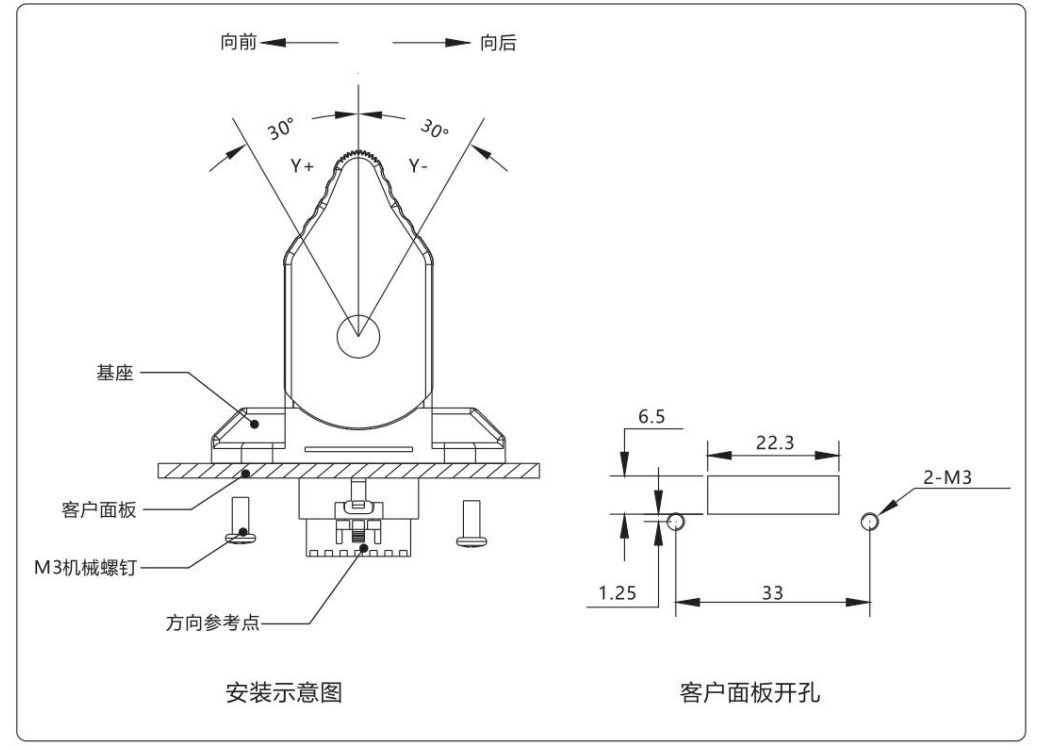

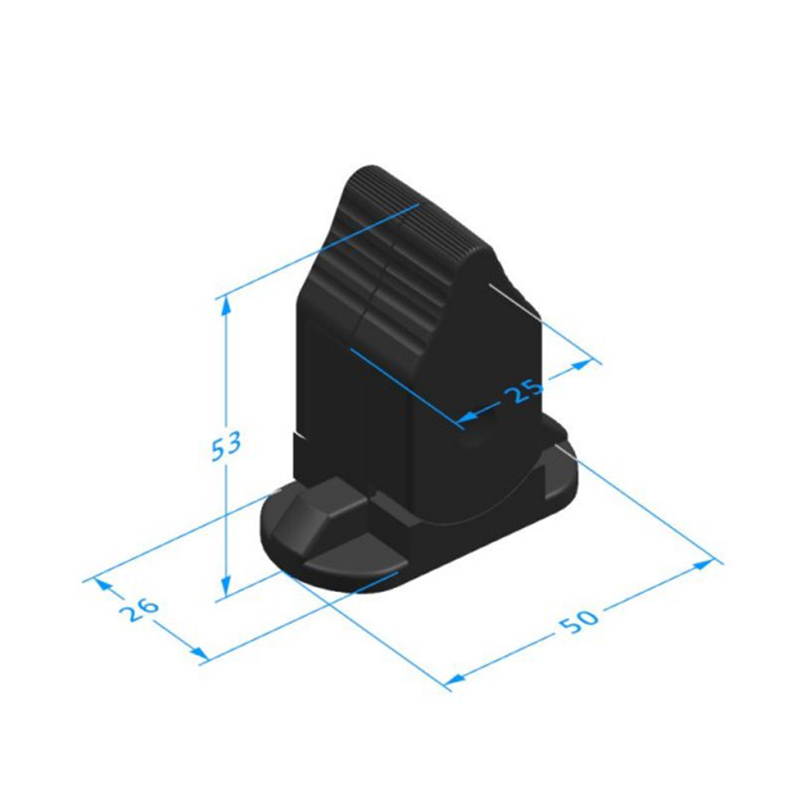

Механический монтажУстановка продукта

Электрический монтажЭлектрические соединения

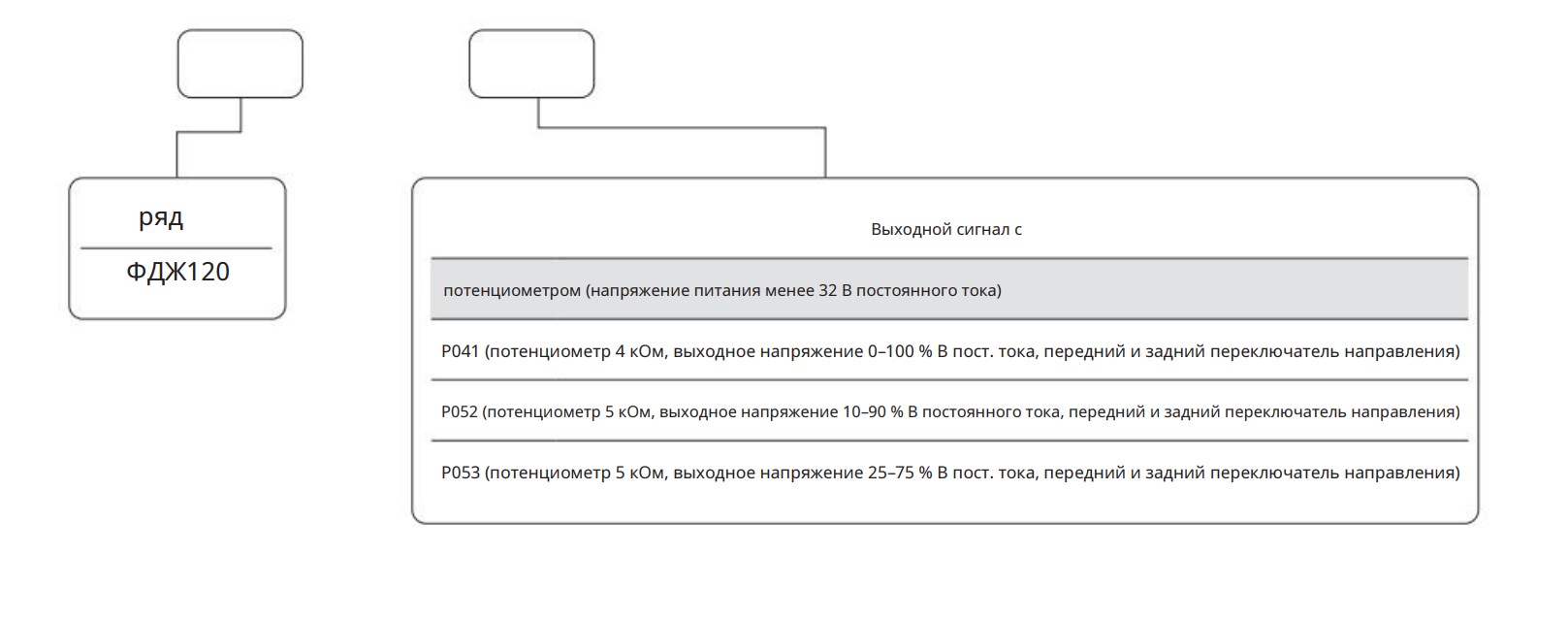

Модуль подключения (MOLEX 50579407 – 1 семижильный разъем)

Ноги иглы	Электрический тип	форма Холла	Линейный цвет
A	центробежный отвод потенциометра	Пустой	Красный
B	Электрическое напряжение	Электрическое напряжение	Синий
C	скользящий конец потенциометра	B out	Чёрный
D	0V	0V	Белый
E	Конец переключателя направления (Y -)	Пустой	Хуан
F	Конец переключателя направления (Y+)	Пустой	Зелёный
G	Переключатель направления	Пустой	Серый
