Ручки управления с двумя осями для большого пальца серии TJ

Особенности продукта

  • • Управление большим пальцем
  • • Весенний автоматический сброс.
  • • Двойная ось опциональна.
  • • Бесконтактное обнаружение Холла.
  • • Разнообразие верхних ручек можно настроить.
  • • Коммутационный выход не является обязательным.



Область применения

  • • Эта серия продуктов в основном используется в различных рукоятках управления, операционных панелях и миниатюрных пультах дистанционного управления.





Скачать PDF

Описание продукции

Технические параметрыТехническая информация

Электрические параметры

Электрическое напряжение 5±0.5Vdc
Электрический угол ±25°
Максимальный <9mA; 18mA( Избыточный Холл )
Среднее выходное напряжение 2.5±0.1V
Предельно допустимое напряжение в обратном направлении -10Vdc
линейная погрешность выходного напряжения <±0.2V
Предельно допустимое перенапряжение 30Vdc

Электрические параметры

Угол качки ±25°
Режим работы Автоматический
Двигательная сила Около 2N
Операционная сила Около 5N
Предельная сила Около 100N
Срок службы > Миллион раз
Вес Около 18 г

Параметры окружающей среды

 Рабочая температура -30C~+70℃
 Температура хранения -40℃~+85℃
 Класс защиты IP67 (только для электронных компонентов)



Выбор продуктаКонфигурация продукта

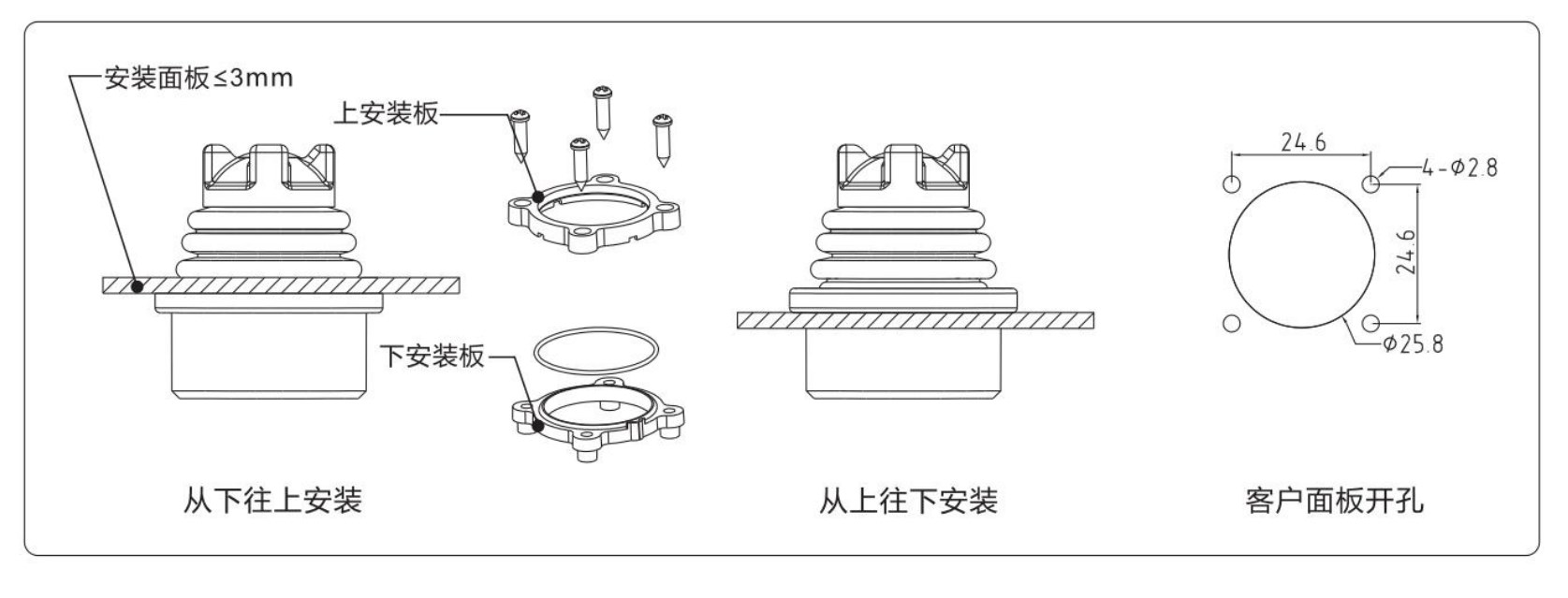

Механический монтажУстановка продукта

Линейный цвет Функции
Чёрный GND
Красный VCC
Жёлтый X1out
Синий Y1out
Желтый / белый X2out
Синий / белый Y2out
