Рукоятка управления с одной осью серии FJ3

Особенности продукта

  • •Одноосевая рукоятка кончиками пальцев, работа в прямом и обратном направлениях.
  • • Весенний автоматический сброс.
  • • Небольшой размер, простота установки.
  • • Бесконтактный датчик Холла.• Различные диапазоны выходного напряжения могут быть выбраны в соответствии с потребностями.
  • • Дополнительное широкое напряжение 9~36 В постоянного тока.



Область применения

  • Эта серия продуктов в основном используется в промышленных пультах дистанционного управления, панелях управления различных инженерных транспортных средств или промышленных машин и оборудования.

Скачать PDF

Описание продукции

Технические параметрыТехническая информация

 Электрические параметры

Электрическое напряжение 5.0±0.5Vdc ( Стандартное напряжение )
Электрическое напряжение 9~36Vdc ( Широкое напряжение )
Электрический ток <9mA; 18mA ( Избыточный Холл )
Предельно допустимое напряжение 30Vdc
Предельно допустимое напряжение в обратном направлении -10Vdc
Сопротивление нагрузки >10KΩ
Среднее выходное напряжение 2.5±0.1V
линейная погрешность выходного напряжения <±2%



Механические параметры

Угол качки Приблизительно ±30°
Режим работы Автоматический сброс пружины
Двигательная сила 1.3N
Максимальная 3N
Предельная сила >30N
Срок службы > 2 миллиона раз (тип Холла)
Вес 45g



Параметры окружающей среды

Рабочая температура -30℃~+70℃
Температура хранения -40℃~+85℃
Класс защиты IP65 (только для электронных компонентов)



Выбор продуктаКонфигурация продукта

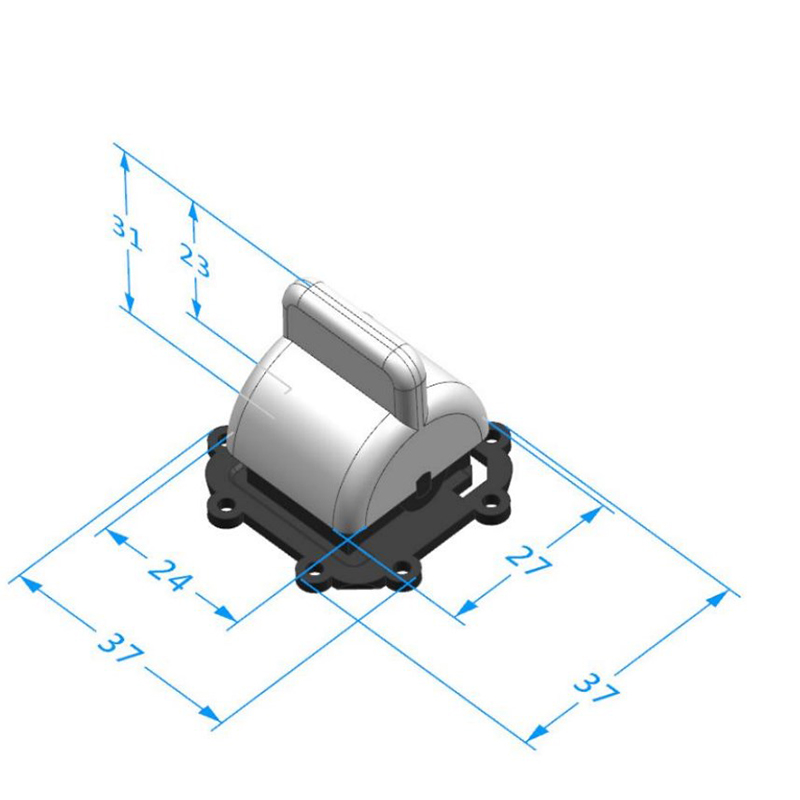

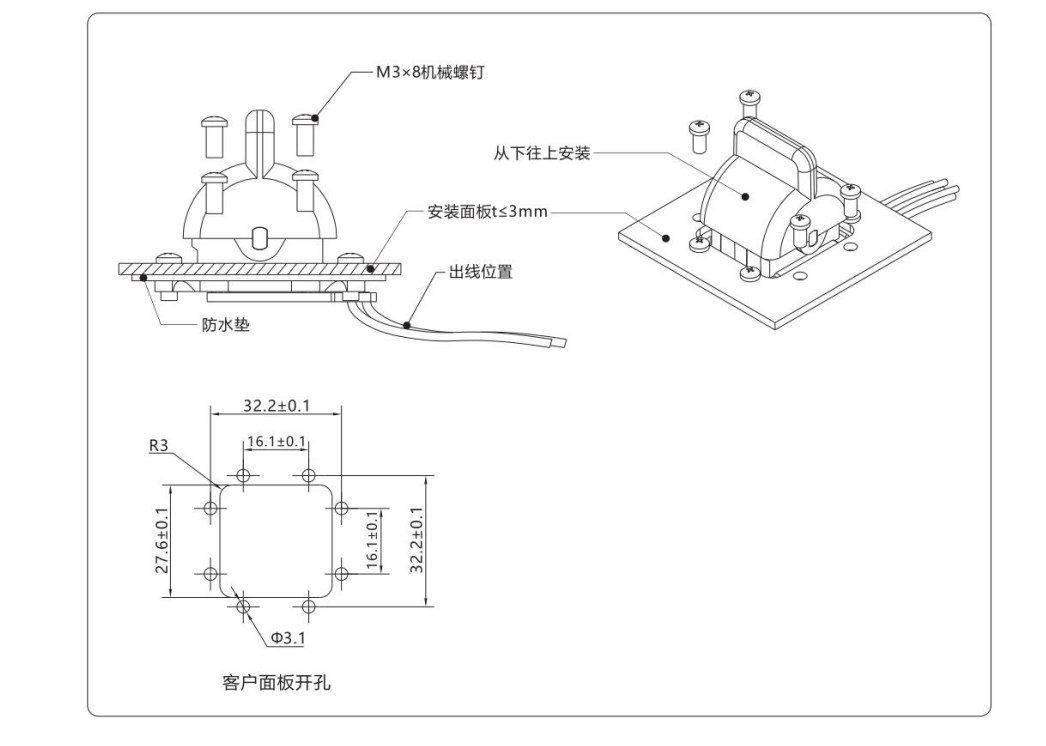

Механический монтажУстановка продукта

Электрический монтажЭлектрические соединения

Порядок линий Функции Линейный цвет
1 VCC Красный
2 GND Чёрный
3 Aout Хуан
4 Bout Зелёный
