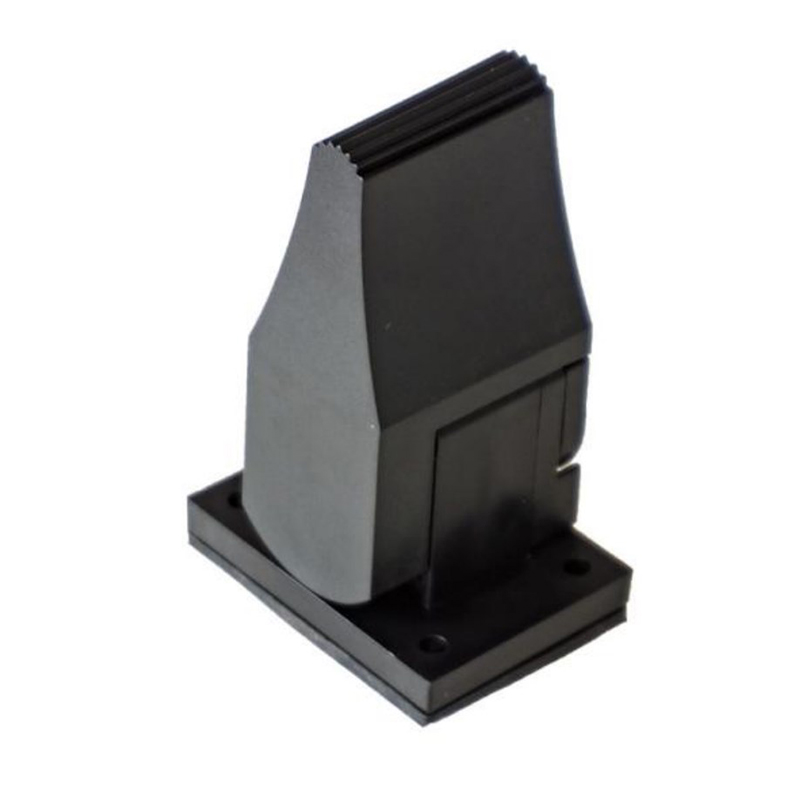

    Рукоятка управления с одной осью серии FJ1

    Особенности продуктаХарактеристики продукта

    • •Одноосевая рукоятка кончиками пальцев, работа в переднем и заднем направлениях.
    • • Весенний автоматический сброс.
    • • Небольшой размер, простота установки.
    • • Потенциометр или бесконтактный датчик Холла.
    • • Различные диапазоны выходного напряжения могут быть выбраны в соответствии с потребностями.



    Область примененияПрименение

    • • Эта серия продуктов в основном используется в промышленных пультах дистанционного управления, панелях управления различных инженерных транспортных средств или промышленных машин и оборудования.

    Скачать PDF

    Описание продукции

    Технические параметрыТехническая информация

    Электрические параметры

    Потенциальный тип
    Электрическое напряжение <32Vdc
    Общее сопротивление 4K или 5K.
    Электрический угол ±28°
    Средний угол мертвой зоны ±2.5°
    Максимальное энергопотребление потенциометра 0.25W (25°C, без нагрузки)
    Среднее выходное напряжение 48%~52% (±2%)
    Переключатель направления Напряжение питания: < 35Vdc

    Максимальный ток: 2 мА

    Начальный угол: ±3°

    Контактное сопротивление: < 500 Ом

    форма Холла
    Электрическое напряжение 5.0±0.5Vdc
    Электрический ток <9mA
    Предельно допустимое напряжение 30Vdc
    Предельно допустимое напряжение в обратном направлении -10Vdc
    Сопротивление нагрузки >10KΩ
    Среднее выходное напряжение 2.5±0.1V
    линейная погрешность выходного напряжения <±5%
    Параметры окружающей среды
    Рабочая температура -30℃~+70℃
    Температура хранения -40℃~+85℃
    Класс защиты IP66 (выше установленной панели)



    Механические параметры

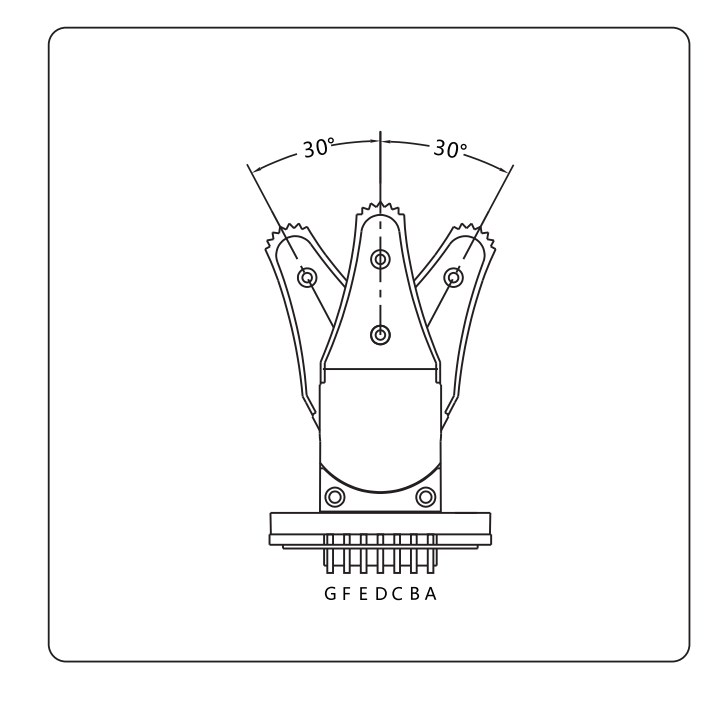

    Угол качки Приблизительно ±30°
    Режим работы Автоматический сброс пружины
    Двигательная сила 1.3N
    Максимальная рабочая сила 3N
    Предельная сила >50N
    Срок службы > 2 млн. раз (потенциометрический тип)

    > 5 миллионов раз (тип Холла)

    Вес 45g



    Выбор продуктаКонфигурация продукта

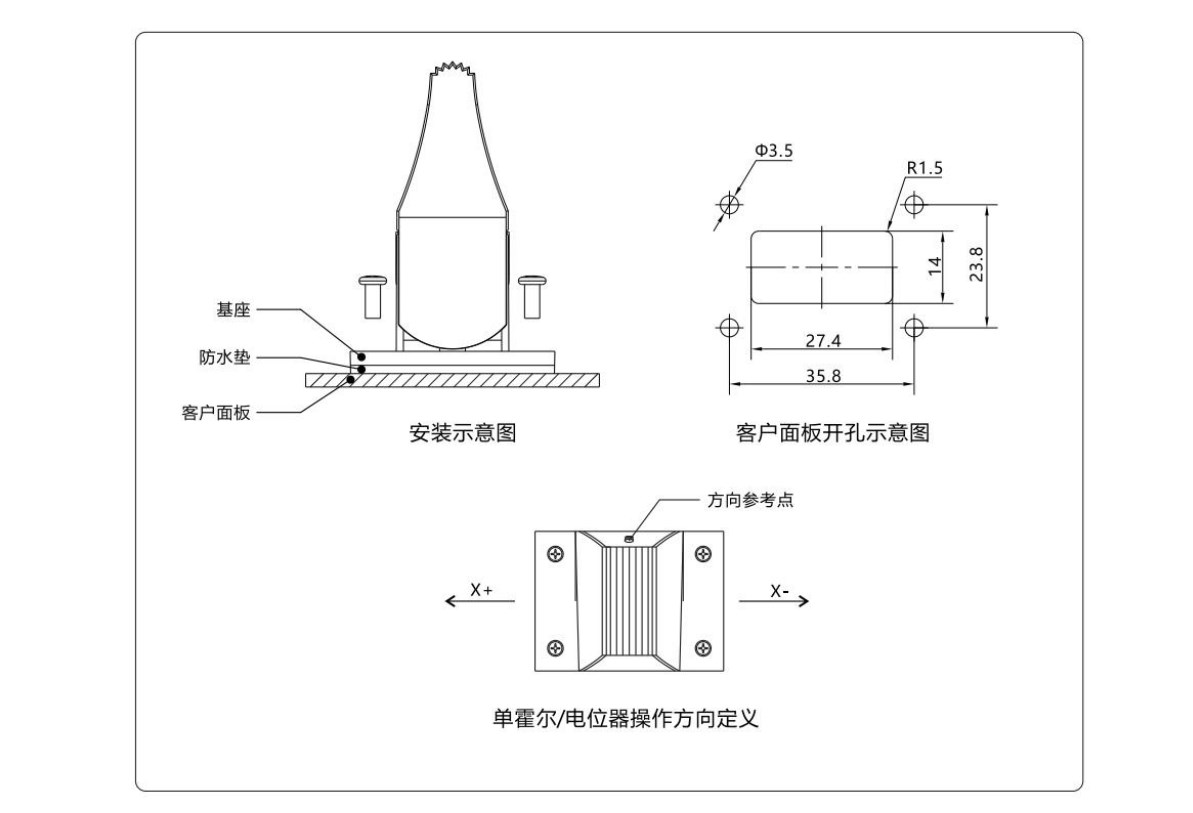

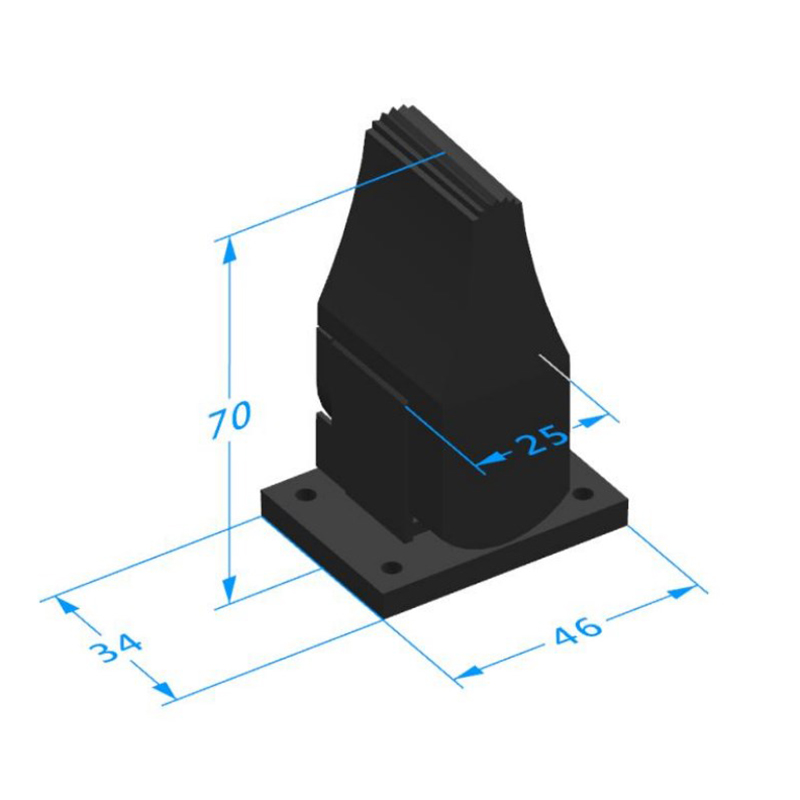

    Механический монтажУстановка продукта

    Электрический монтажЭлектрические соединения

    Соединительные разъемы (FCI DU BOX TM 7 разъемы 76382 – 307)

    Ноги иглы Электрический тип форма Холла Линейный цвет
    A центробежный отвод потенциометра Пустой Красный
    B Электрическое напряжение Электрическое напряжение Синий
    C скользящий конец потенциометра B out Чёрный
    D 0V 0V Белый
    E Конец переключателя направления (X +) Пустой Хуан
    F Конец переключателя направления(X-) Пустой Зелёный
    G Переключатель направления Пустой Серый
