    Продукция

    Одноосевая рукоятка для большого пальца серии TW2

    Особенности продуктаХарактеристики продукта

    • • Управление большим пальцем.
    • • Управление большим пальцем.
    • • Весенний автоматический сброс.
    • • Бесконтактное обнаружение Холла.



    Область примененияПрименение

    • • Эта серия продуктов в основном используется в различных рукоятках и панелях управления.

    Скачать PDF

    Описание продукции

    Технические параметрыТехническая информация

     Электрические параметры

    Электрическое напряжение 5±0.5Vdc
    Максимальный ток питания 10mA
    Среднее выходное напряжение 2.5±0.1V
    Предельно допустимое напряжение в обратном направлении -10Vdc
    линейная погрешность выходного напряжения <±0.2V
    Предельно допустимое перенапряжение 35Vdc
    Механические параметры
    Угол качки ±13°
    Режим работы Автоматический сброс пружины
    Двигательная сила Около 2N
    Операционная сила Около 9N
    Предельная сила Около 100N
    Срок службы > Миллион раз
    Вес Около 15 г
    Параметры окружающей среды
    Рабочая температура -30C~+70℃
    Температура хранения -40℃~+85℃
    Класс защиты IP67 (только для электронной части)



    Выбор продуктаКонфигурация продукта

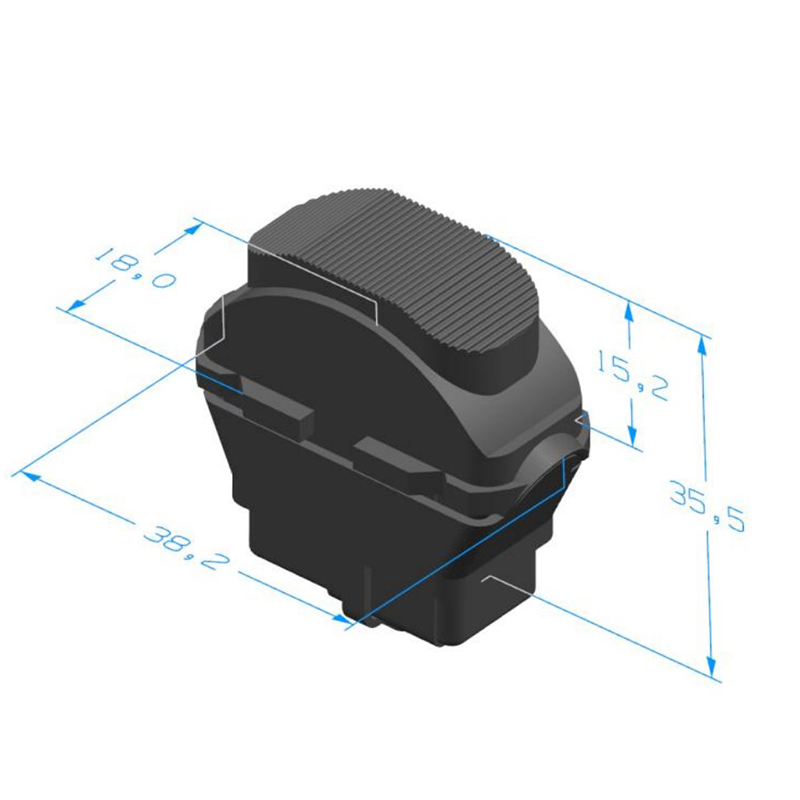

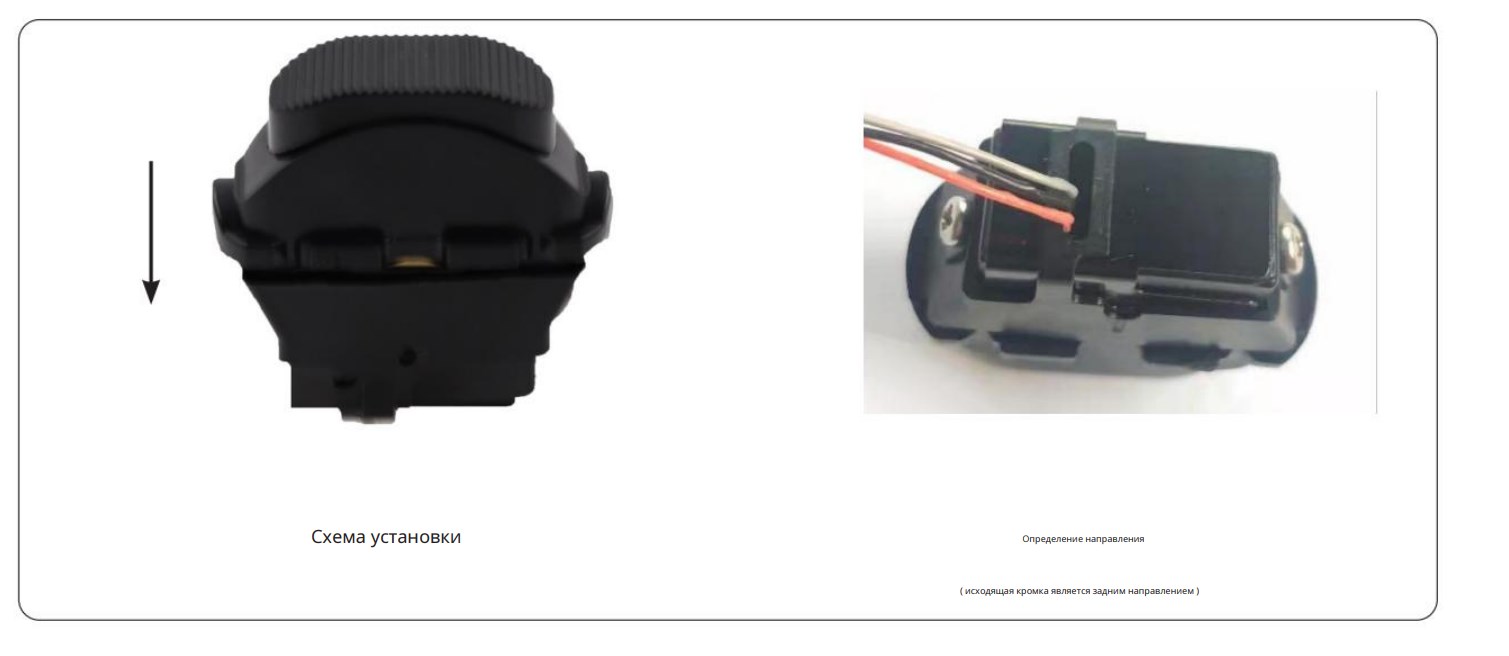

    Механический монтажУстановка продукта

    Электрический монтажЭлектрические соединения

    Номер ноги Линейный цвет Функции Предыдущий Чжун Сзади.
    1 Оранжевый Введите 5VDC — — — — — —
    2 Серый Выход Холла 4.5±0..2 2.5±0.1 0.5±0.2
    3 Чёрный Электричество 0V — — — — — —
