    Продукция

    Многоосевая ручка управления серии FJ11

    Особенности продуктаХарактеристики продукта

    • • Многоосевая рукоятка на кончиках пальцев.
    • • Весенний автоматический сброс.
    • • Метод определения угла потенциометра отвода по центру.
    • • Максимальный ток 2 мА, переключатель направления.
    • • Дополнительная плата пропорционального усилителя напрямую управляет гидравлическим пропорциональным клапаном
    • • Датчик потенциометрического типа



    Область примененияПрименение

    • • Эта серия продуктов в основном используется в инженерных транспортных средствах и промышленных пультах дистанционного управления.

    Скачать PDF

    Описание продукции

    Технические параметрыТехническая информация

    Электрические параметры

    Электрические параметры <36Vdc
    Общее сопротивление 5KΩ
    Электрический угол ±30°
    Среднее напряжение 48%~52%Vdc
    Средний угол мертвой зоны ±2.5°
    Максимальное напряжение в потенциоме 32Vdc
    Максимальное допустимое энергопотребление 0.25W (25℃)
    Переключатель направления Нагрузочная способность 2 мА при 30 В постоянного тока
    (резистивная нагрузка)
    Начальный угол ±3°~±5°
    Сопротивление контакта <200Ω


    Механические параметры

    Угол качки ±32°
    Режим работы автоматический сброс пружины
    Двигательная сила 3.8N
    Максимальная рабочая сила 12N
    Предельная сила 300 Н (верхний конец H больше 160H)
    Срок службы > 2 миллиона раз
    Вес 125g


    Параметры окружающей среды

    Рабочая температура -30℃~+70℃
    Температура хранения -40℃~+85℃
    Класс защиты IP65 (выше установленной панели)



    Выбор продуктаКонфигурация продукта

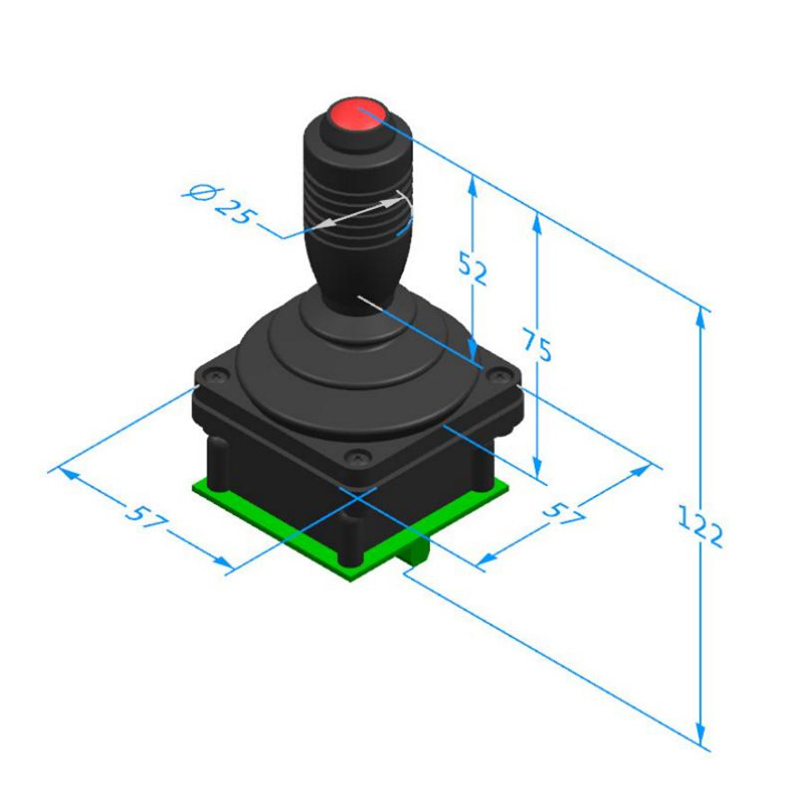

    Механический монтажУстановка продукта

    Электрический монтажЭлектрические соединения

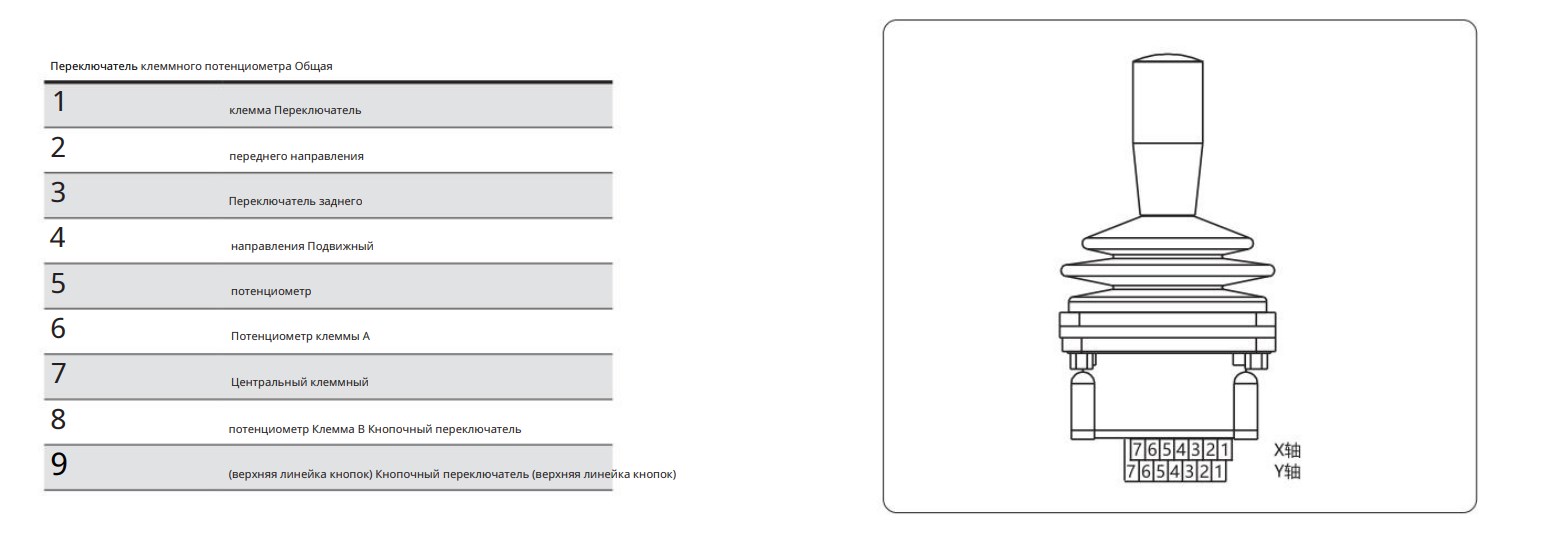

    Терминалы

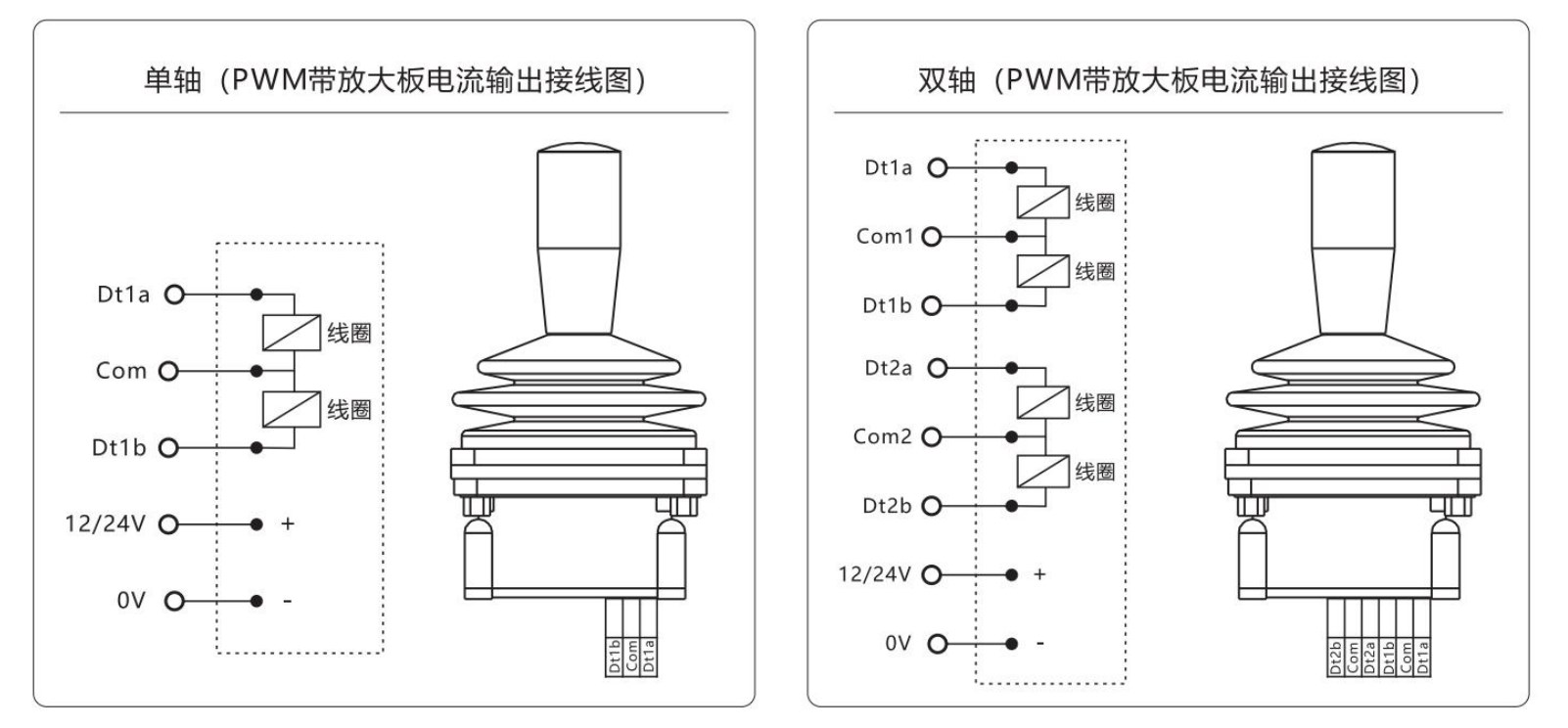

    с платой пропорционального усиления
