Потенциометр является основой электрических джойстиков, а датчик угла преобразует сигнал перемещения, посылаемый рукой, в электрический сигнал через потенциометр. Потенциометр – это самый ранний метод измерения в электрических джойстиках. Преимуществом потенциометра является высокая помехозащищенность и низкое энергопотребление.

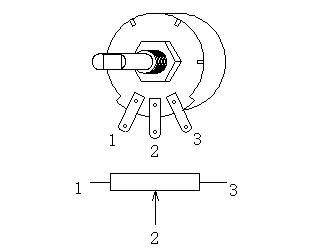

Значок потенциометра:

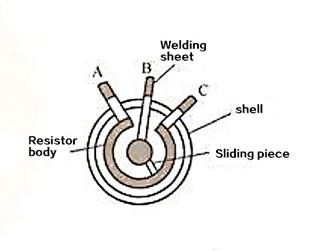

Потенциометр Изображение:

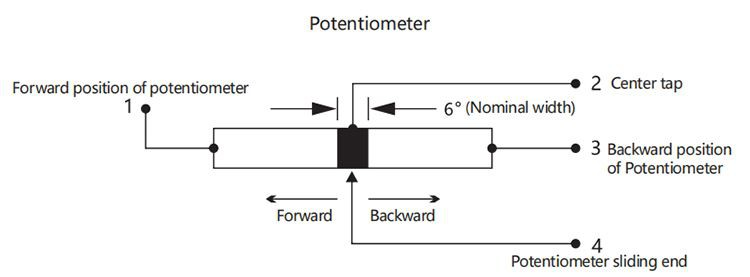

Трехтерминальный потенциометр и четырехтерминальный потенциометр:

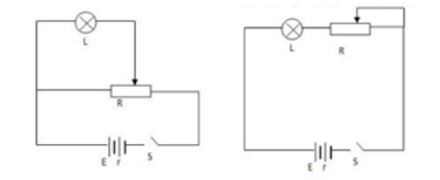

Обычно используются трехтерминальные потенциометры, как показано на рисунке. В четырехтерминальном потенциометре к трехтерминальному добавляется нейтральная клемма, что характерно для часто используемого потенциометра на ручке управления электроприводом. Как правило, в состоянии покоя рукоятка управления находится в центральном положении и может перемещаться вперед-назад или влево-вправо.

Потенциометр, используемый на джойстике электрического управления:

Как правило, в электрических рукоятках управления используются потенциометры из токопроводящего пластика с большим сроком службы. Благодаря использованию износостойкой токопроводящей пластиковой пленки в сочетании с износостойкими щетками из редкого сплава срок службы потенциометра может достигать более двух миллионов раз. В изделиях нашей компании серии HJ30 используются индивидуальные потенциометры с большим сроком службы. В изделиях серии HJ60 используется индивидуальный потенциометр, состоящий из резисторов с большим сроком службы и щеток из редкого сплава.

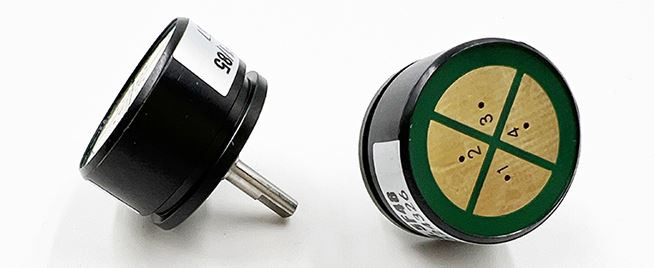

Фотография потенциометра для джойстика серии HJ30:

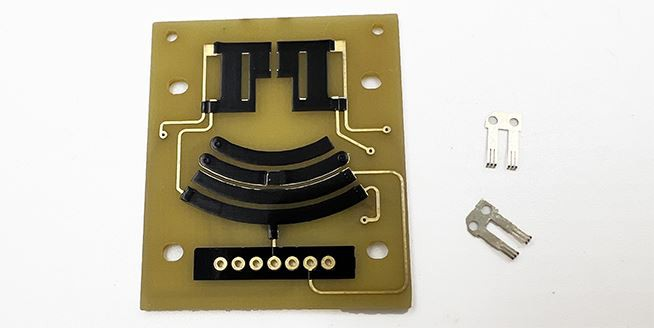

Фотография резисторов и щеток для джойстика серии HJ60:

Характеристики потенциометра, используемого в джойстике электрического управления:

Длительный срок службы: В связи с особенностями промышленных электронных джойстиков управления практически ко всем электронным джойстикам предъявляются требования по сроку службы, который должен превышать 1 млн. раз, а для некоторых применений – более 10 млн. раз. Срок службы обычных потенциометров из углеродной пленки составляет не более 100 000 раз. Поэтому в электрических джойстиках управления используются потенциометры из специальных материалов. Мы называем их “потенциометрами с большим сроком службы” или “потенциометрами из токопроводящего пластика”. Срок службы такого потенциометра обычно достигает двух миллионов раз. Потенциометры со сроком службы до 10 млн. раз требуют специального изготовления.

Малый угол: Рабочий угол джойстика общего электронного управления составляет от 40° до 60°. Поэтому все потенциометры, используемые в джойстиках электронного управления, изготавливаются по специальному заказу.

Диапазон значений сопротивления: Общее сопротивление обычно находится в диапазоне 2K; 5K; 10K.

Меры предосторожности при применении потенциометрических джойстиков: Перед использованием обязательно проверьте руководство по эксплуатации джойстика перед включением питания. При подключении неправильного провода потенциометр может сгореть. Причина в том, что если скользящий конец потенциометра подключен к питанию или земле, а затем ручка приводится в действие, то когда потенциометр на ручке скользит к питанию или земле, значение сопротивления на t

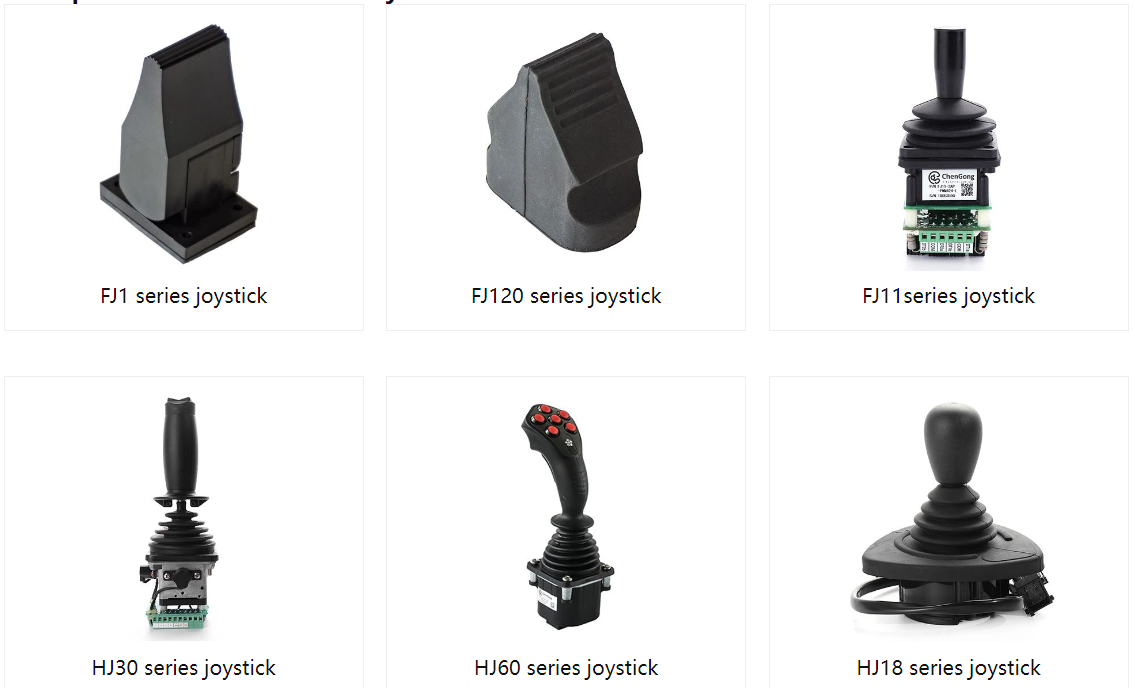

Примеры потенциометрических джойстиков:
